製品案内
岩手大学工学部共同研究開発
実用新案第3052095号
特徴
-
メンテナンス・フリーを実現
FRP(強化プラスチック)製のため、耐久性にも優れほとんどメンテナンスを必要としません。 -
製造コスト大幅にダウン
型抜きによる製造のため、品質が一定。しかも製造コストが大幅にダウン。 -
自然景観に調和
自然石風のデザイン(Sタイプ)で景観を損なうことはありません。
また色彩の御相談にも応じられます(Fタイプ)。 -
軽量取付簡単
重量わずか5kg(直径600mm/Fタイプ)で、取付も簡単。 -
管理者のマーク表示
国・県・市・町・村等のマークを表示することが可能で、管理者の表示を明確に示せます。

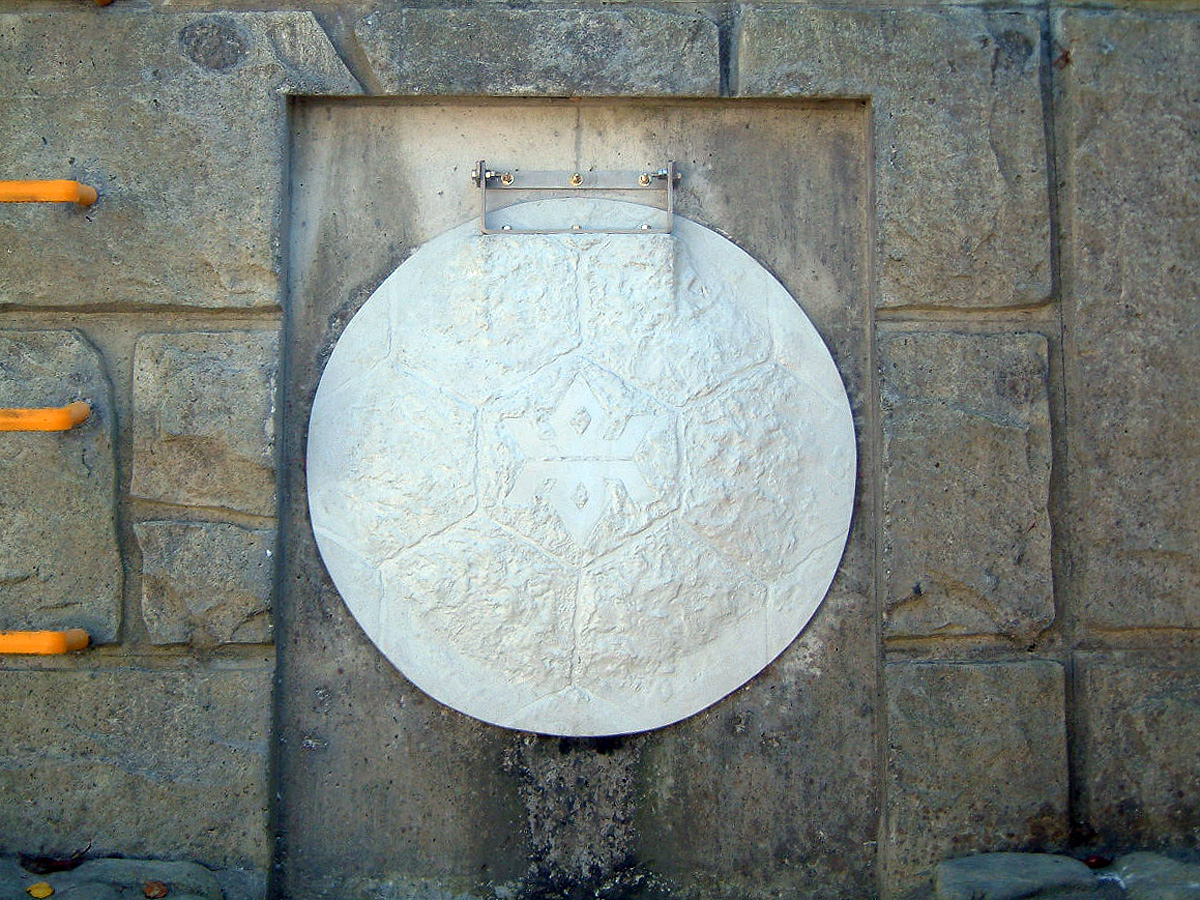

Φ600S1

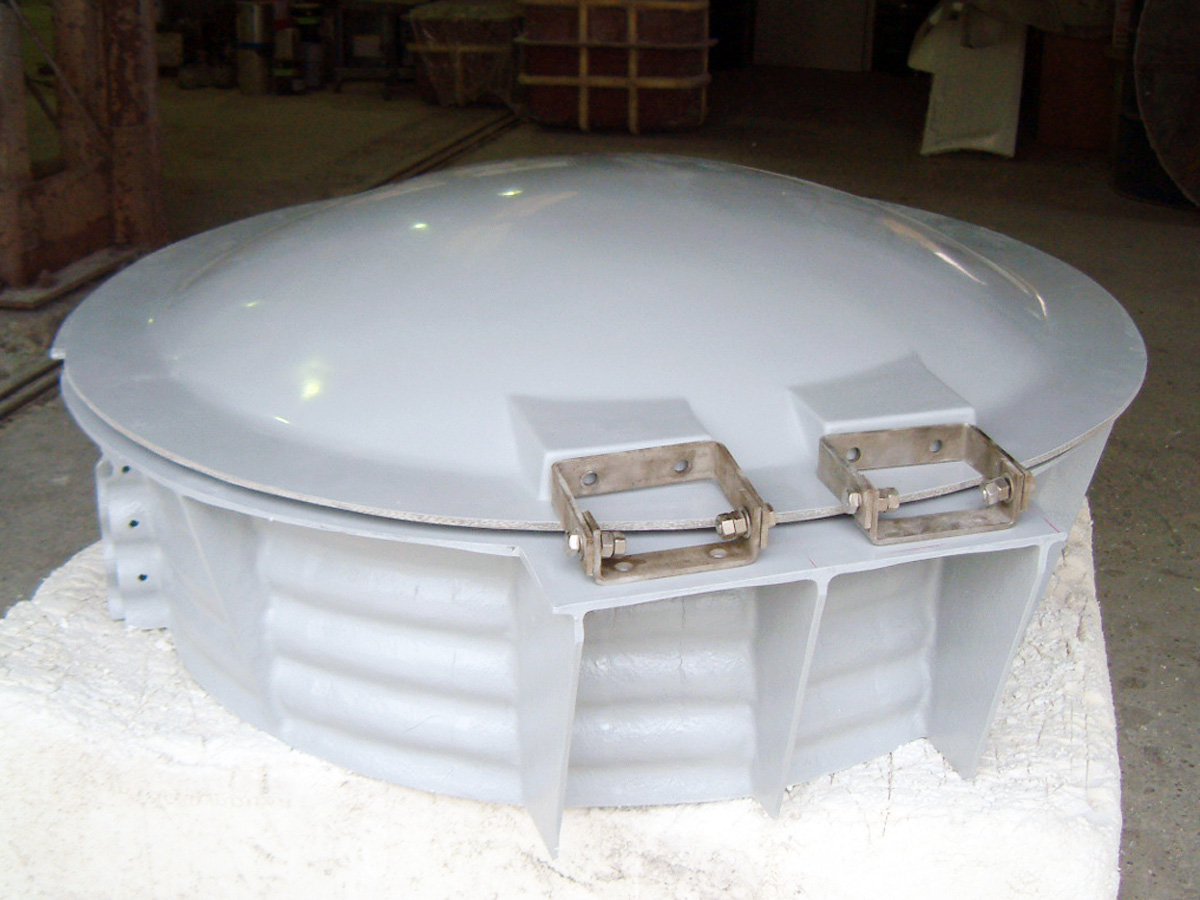

Φ1000用コルゲートパイプ受けフランジ

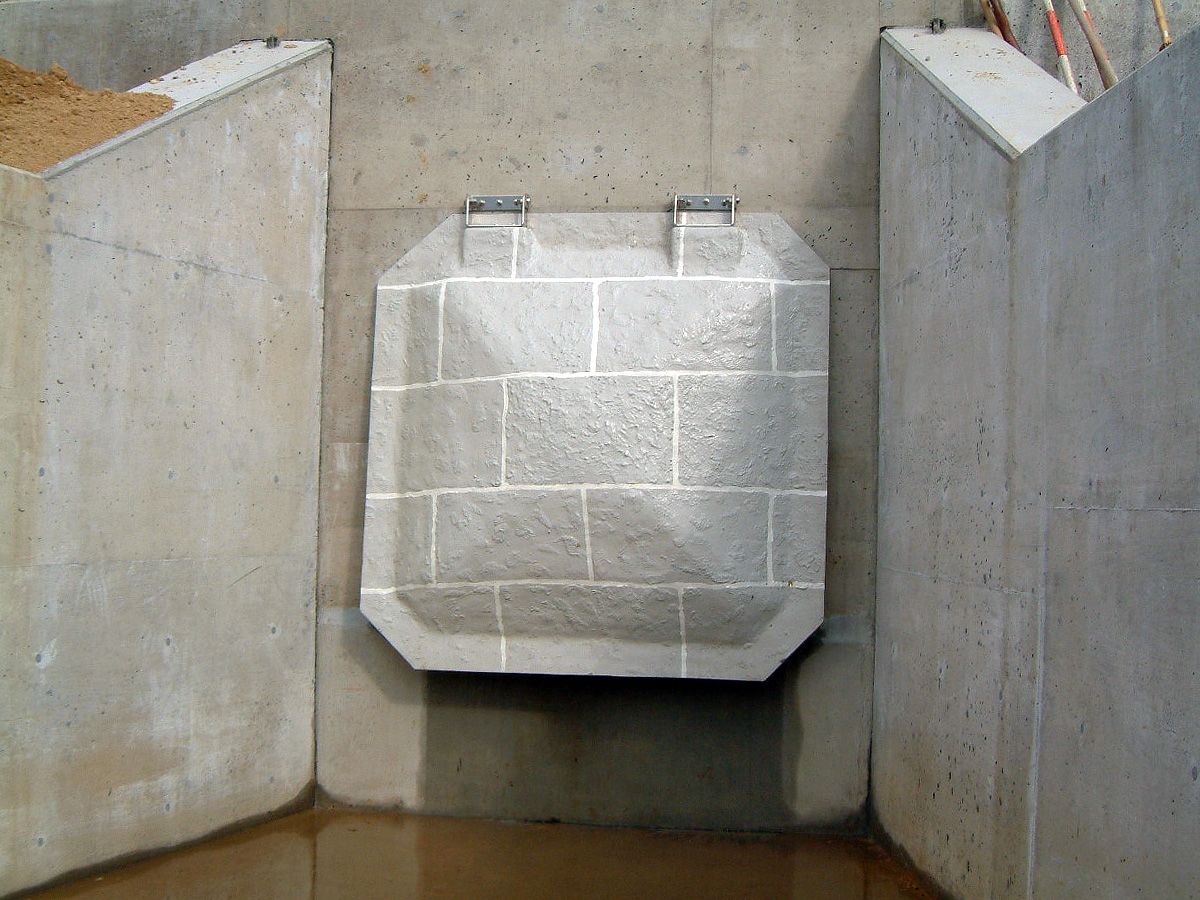

1000SQS1

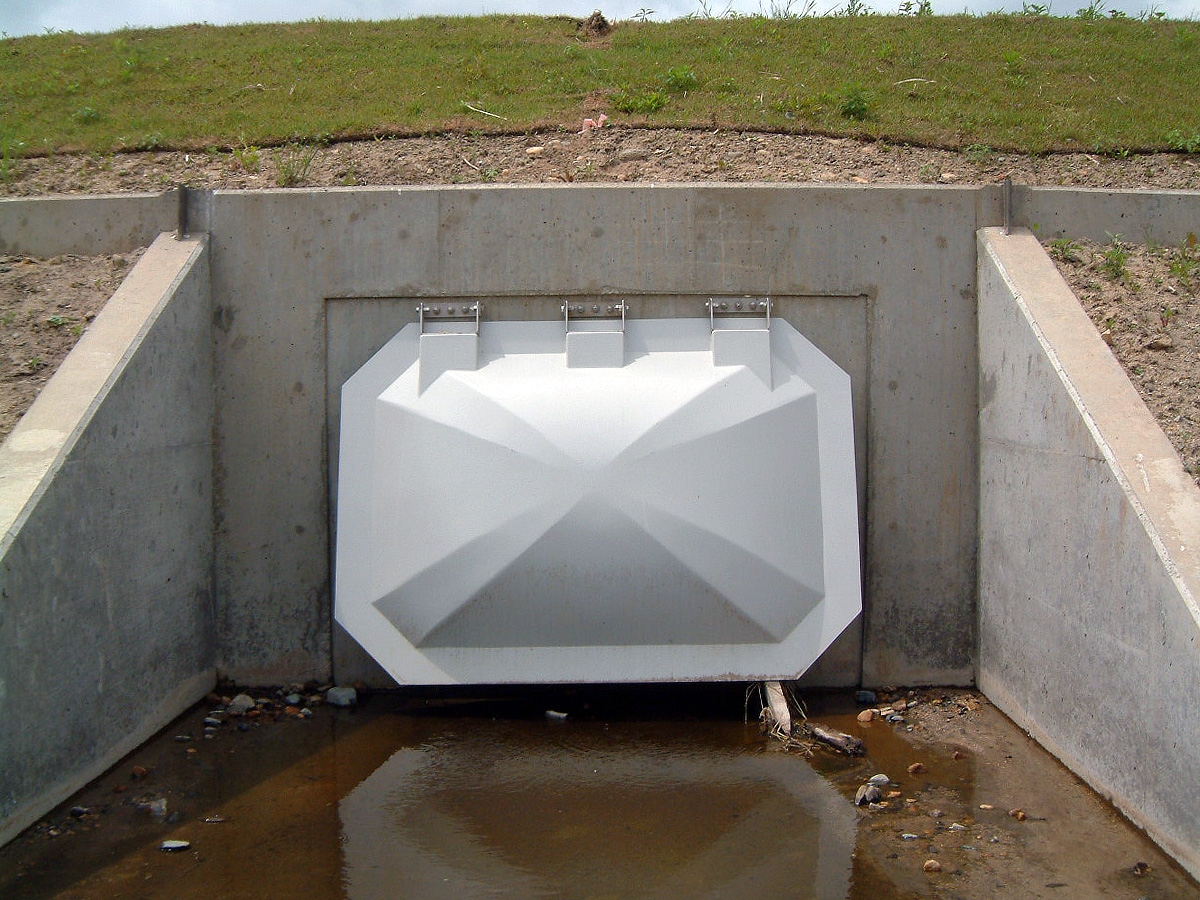

1000×1500SQ
タイプ | Φ | 重量(kg) | 詳細図ファイル ダウンロード |
---|---|---|---|
F,S1 | 200Φ | 0.5 | ダウンロード |
F,S1 | 300Φ | 1.2 | ダウンロード |
F,S1 | 400Φ | 1.5 | ダウンロード |
F,S1 | 600Φ | 3.9 | ダウンロード |
F,S1 | 800Φ | 9.0 | ダウンロード |
F,S1 | 1000Φ | 14.0 | ダウンロード |
F,S1 | 1300Φ | 25.0 | ダウンロード |
F,S1 | 1000SQ | 21.0 | ダウンロード |
F,S1 | 1300SQ | 47.0 | ダウンロード |
F,S1 | 1500SQ | 55.0 | ダウンロード |
F,S1 | 1500×1000SQ | 41.0 | ダウンロード |
コルゲートパイプ 受けフランジ |
ダウンロード | ||
※製作はハンドレイアップですので、質量に若干のばらつきがあります。 ※取り付け用のオールアンカ−は製品には含まれませんので、施工業者で準備してください。 |
